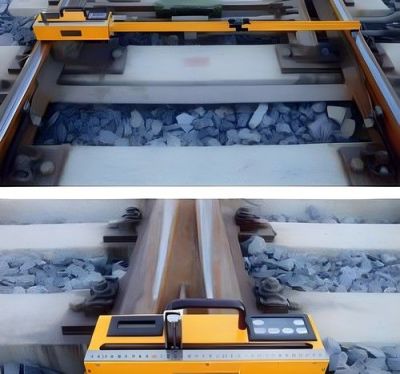

HYJCG-5自走行回流轨检测小车 专用回流轨巡检小车 专用回流轨测量小车 便携式地铁专用回流轨检测装置 回流轨参数检测仪
HYJCG-5便携式自走行回流轨检测小车主要适用于城市轨道交通回流轨的检修人员日常巡检的检修工器具。该装置具有携带方便、操作简单、连续不间断实时测量等特点，降低检测人员劳动强度，提升了测量精度和工作效率，解决了现有传统测量、目测不方便、效率低、劳动强度大、诊断评价粗等问题。该装置的使用有利于回流轨的及时检修、维护，达到减少回流轨故障的目的，确保回流轨系统安全服役，保证设备安全运行。
功能介绍
1、采用非接触式测量方式，能在停电状态下，自动连续检测回流轨几何参数、端部弯头、受流面磨耗值
2、对回流轨受流面及周围防护罩区域可选高清录像，能够清晰反映受流面状态
3、利用定位传感器，结合线路固有信息，数据库定位技术，准确定位回流轨故障点
4、设备识别和测量时延不超过2秒，速度更快
5、结构特点:设备整体采用完全一体化结构，无需拼装，减少误差，盖板展开可立即使用，设备使用前后都无需组装、拆卸任何部件；检测小车采用航空铝材，强度高，重量轻，携带方便；设备可在不调转机体的情况下转换推行方向；走行轮材质具有良好的绝缘性能，防止短接轨道电路
技术参数
检测速度:0-10km/h
采样最小间隔:2mm
回流轨中心距离线路中心水平距离测量范围:1300-1600mm（可调)
测量精度:±2mm
回流轨受流面与钢轨平面的垂直高度测量范围:100-300mm（可调）
测量精度:±2mm
分辨率:±0.5mm
端部弯头坡度:1:30~1:70，<1%
磨耗值精度:±1mm（可选）
传输速率:80MHZ
工作方式:连续/TTL，≤1kHz
控制:11档位可实时在线调节
测量稳定性:全时感知，正反向功能≤1‰，≤2%RMS光纤耦合系统，IRS微调系统，双置3XLimW及自调节适配装置
操作软件:hydcrack4.3B-JCG软件系统（内置标准限界数据并可编辑、修改、录入，测量数据自动和标准数据进行比较，实时显示测量数据、波形图、图像，生成EXCEL报表，数据模板可根据所需进行修改并打印）
绝缘:设备主体采用铝合金，两端尼龙轮耐压绝缘。和钢轨接触的两端绝缘电阻不应小于1MΩ，严格杜绝使用过程中出现红光带/紫光带现象，也不能触发计轴器计数。
控制系统:笔记本电脑（三防平板电脑可选）
走行方式:人工推行（电动驱行可选）
工作时间:≥4h
工作温度:-20℃～60℃
尺寸:1620x380x200mm
重量:≤13kg
